MP150 Linescanner



Produktbeschreibung

Der Linescanner MP150 ermöglicht die kontinuierliche Messung und Darstellung von Thermogrammen und Temperaturprofilen an bewegten Objekten sowohl in der Prozesssteuerung als auch bei der Qualitätsüberwachung.

Bis zu 150 Zeilen können innerhalb einer Sekunde gemessen werden. Dabei wird die Oberflächentemperatur eines Messobjektes zeilenweise mit 256 Messpunkten in einem Messwinkels von 90° abgetastet. Sind mehr Messwerte erforderlich, kann die Geschwindigkeit auf 80 Hz herabgesetzt werden, so dass bis zu 1024 Messpunkte pro Zeile erfasst werden.

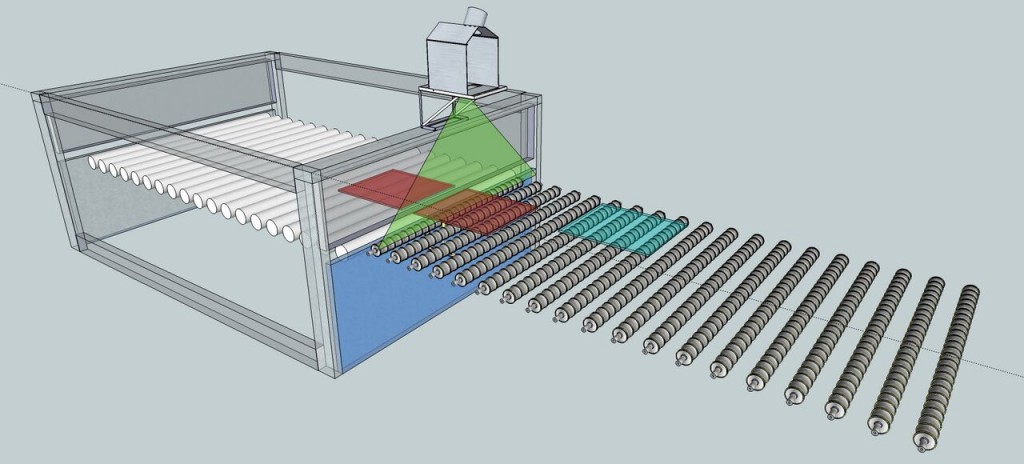

Ofen und Scanner

Der im Linescanner integrierte Linienlaser erzeugt auf der zu messenden Oberfläche eine deutlich sichtbare rote Linie und erleichtert die Ausrichtung auf das Messobjekt.

Der Linescanner MP150 benötigt nach erfolgter Konfiguration keinen externen Rechner mehr, da PC-unabhängige Analogausgänge direkt am Scanner zur Verfügung stehen. Über die Ethernet-Schnittstelle lässt sich jedoch mit Hilfe der Software DataTemp DP auch ein Computer anschließen. Die Software ermöglicht eine leistungsfähige Echtzeitanalyse der Messwerte, umfassende grafische Darstellung von Temperaturverläufen sowie die Fernprogrammierung des Linescanners.
